در اجرای سازههای بتنی، زمانی که صحبت از میلگردگذاری به میان میآید، قلابها نقش بسیار مهمی در اتصال، گیرداری و انتقال نیرو ایفا میکنند. بر اساس مبحث ۹ مقررات ملی ساختمان، هر میلگردی که در انتها به صورت مستقیم در بتن رها شود، نمیتواند نیروی کششی را به خوبی منتقل کند. اینجاست که قلابهای استاندارد وارد عمل میشن.

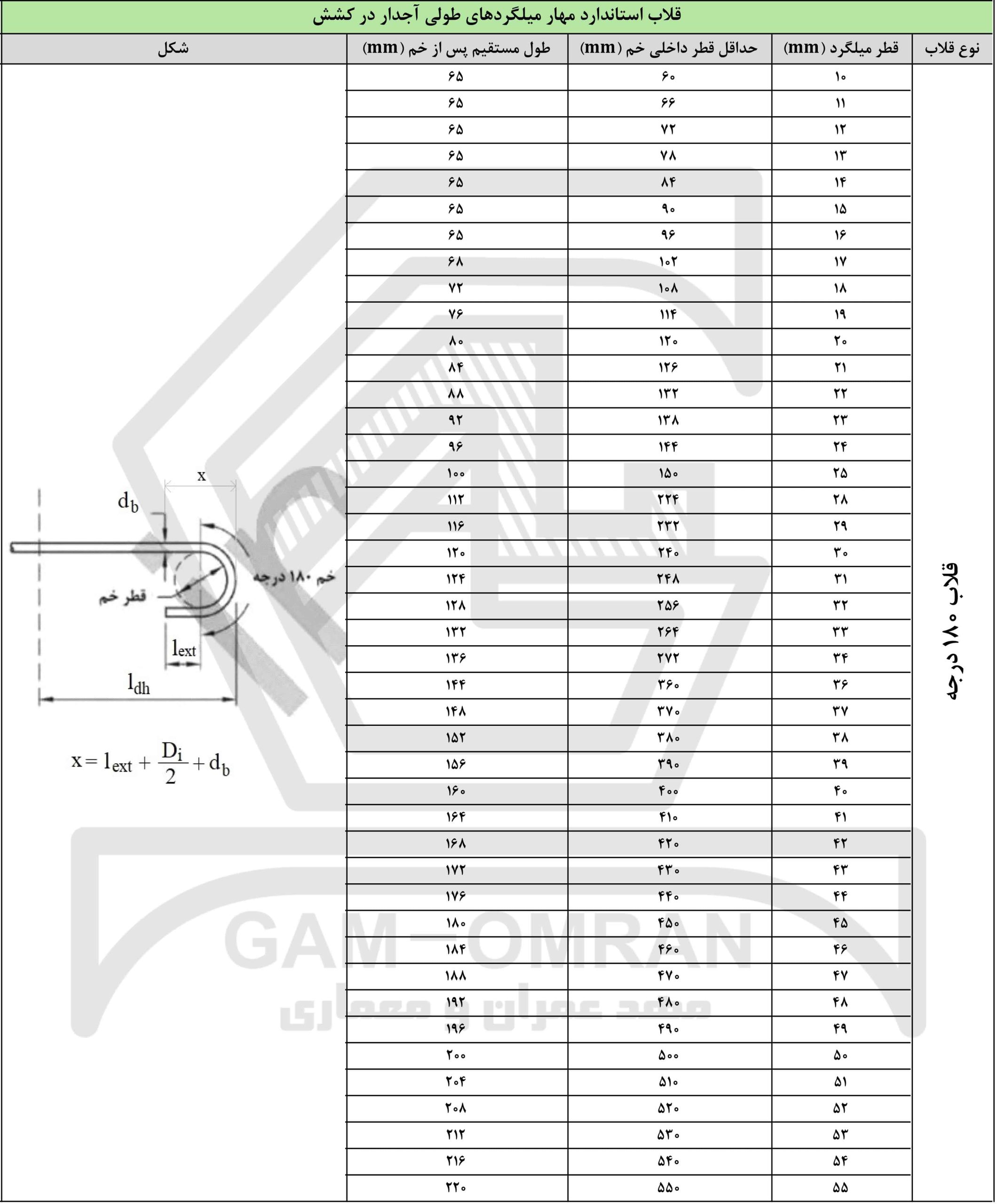

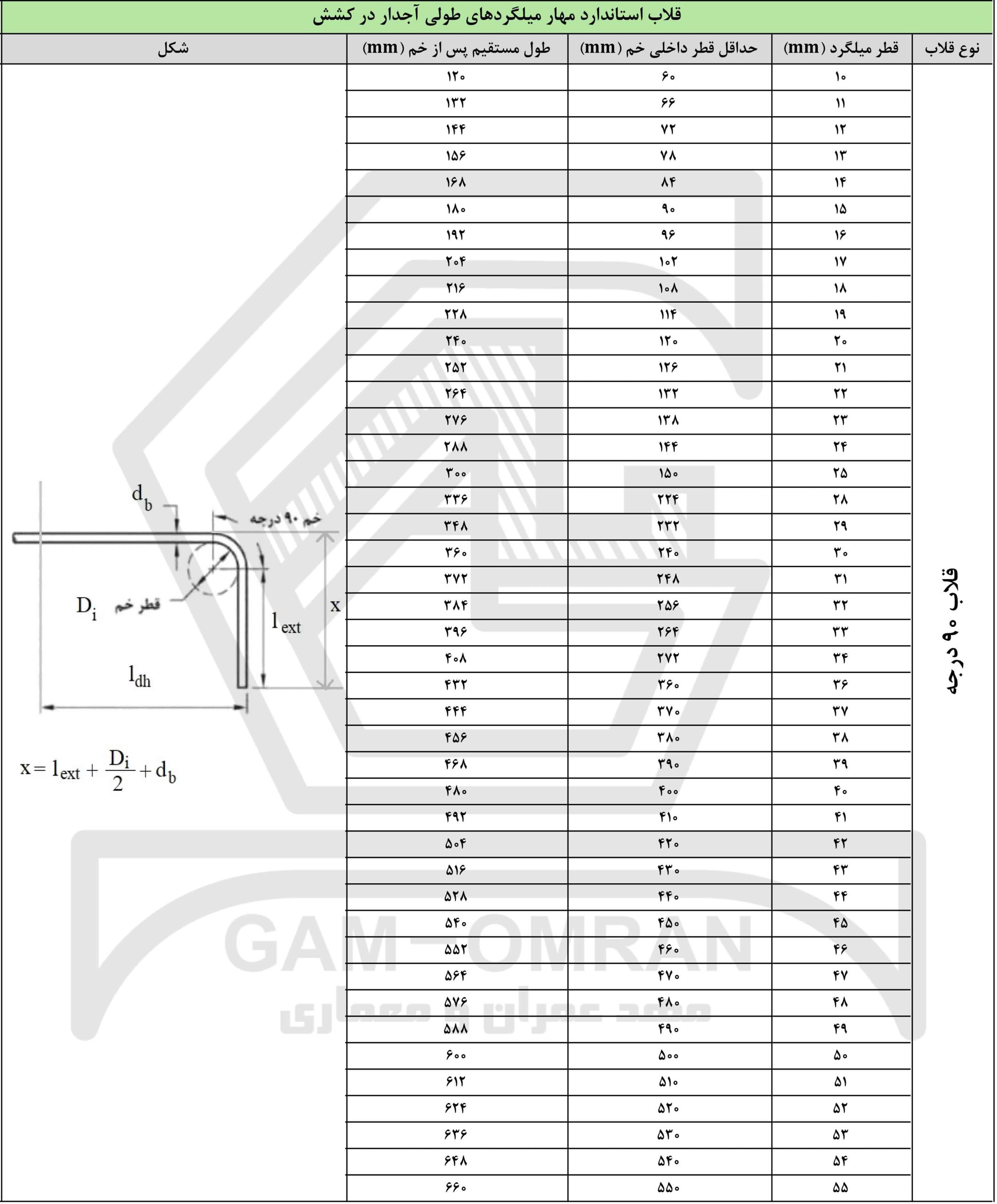

وقتی میلگرد به صورت مستقیم در امتداد تیر یا ستون ادامه پیدا میکند، در انتها باید قلاب ۱۸۰ درجه یا ۹۰ درجه داشته باشد. این قلاب باعث میشود که:
میلگرد بهخوبی در بتن مهار شود.
نیروی کششی در بتن انتقال یابد.
احتمال گسیختگی در محل اتصال کاهش یابد.
طبق ضوابط مبحث ۹، طول قلاب (LD) وابسته به قطر میلگرد و شرایط بتنریزی است. مثلاً اگر از بتن با مقاومت بالا استفاده میکنیم یا پوشش مناسب داریم، طول قلاب میتونه کاهش پیدا کنه.

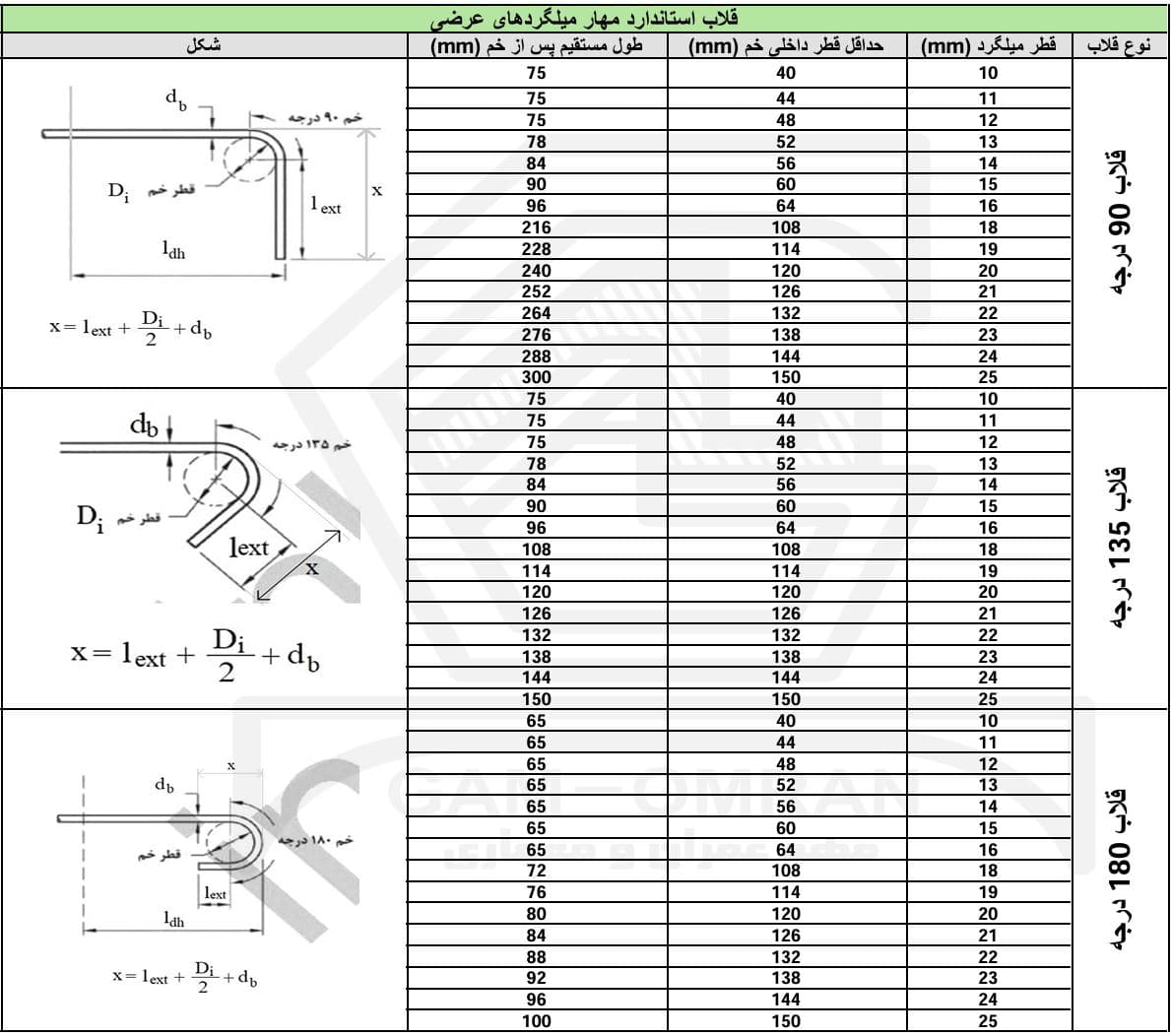

در آرماتورهای عرضی مثل خاموتها، قلاب باید بهصورت ۱۳۵ درجه اجرا بشه. دلیلش هم اینه که:
بتن بهتر میلگرد رو درگیر میکنه.
احتمال باز شدن قلاب در زمان زلزله یا ترک خوردگی کمتره.
📌 پیشنهاد ویژه: برای درک بهتر میلگردگذاری، حتماً به دانلود مبحث ۹ مقررات ملی ساختمان مراجعه کن. تو این فایل، دقیقاً طولها، زوایا، شعاع خم و شرایط قلابها مشخص شده.
عبارت “مهار میلگرد” یعنی تثبیت آن در بتن بهطوریکه نیروهای وارده، مخصوصاً نیروهای کششی، بهخوبی به بتن منتقل شوند. در مبحث ۹، چند نوع مهار برای میلگرد ذکر شده که مهار طولی و عرضی مهمترینها هستن.
در اعضای خمشی مانند تیرها، میلگردهای اصلی باید در طول مشخصی در دو سر عضو امتداد پیدا کنن. این طول، بهاصطلاح طول مهاری (Development Length) نامیده میشه. هر چقدر این طول بیشتر باشه، اتصال قویتر میشه، ولی بر اساس مبحث ۹، حداقل طول مهاری باید رعایت بشه.
📌 فرمول سادهشده مهار طولی:
که در اون Φ قطر میلگرد و τbd مقاومت بتن در برابر برش هست.
📚 اگه دوست داری فرمولها و شرایط مهار رو کامل یاد بگیری، دوره آموزش محاسبات عمران خیلی بهت کمک میکنه.
در ستونها یا اعضای فشاری، خاموتها یا سنجاقیها مسئول مهار عرضی هستن. نقش اونها:
جلوگیری از کمانش میلگرد طولی
حفظ فاصله مناسب بین میلگردها
افزایش شکلپذیری در زلزله
🔗 برای تمرین بیشتر، حتماً یه نگاهی به نمونه سوالات مبحث ۹ مقررات ملی بنداز که کلی تست کاربردی داره مخصوص این بخش.
وقتی صحبت از سازه بتنی میشه، اجرای دقیق میلگردگذاری مثل ستون فقرات اون پروژهست. یعنی هر اشتباه کوچیکی تو جایگذاری یا بستن آرماتورها میتونه عمر سازه رو نصف کنه یا حتی باعث گسیختگی تو زلزله بشه. مبحث ۹ مقررات ملی ساختمان بهصورت کامل به این موضوع پرداخته و استانداردهایی رو مشخص کرده که باید مو به مو رعایت بشن.
حداقل میلگرد طولی ستونها ۴ عدد هست، ولی اگه قطرشون از ۲۰ سانتیمتر بیشتر بشه، این مقدار افزایش پیدا میکنه.
فاصله خاموتها در ناحیه بحرانی ستون (پای ستون یا در تراز طبقه) باید کاهش پیدا کنه تا شکلپذیری افزایش پیدا کنه.
قلابهای خاموت باید ۱۳۵ درجه با برگشت ۱۰ سانتیمتر باشن.
برای درک دقیقتر این موارد و جلوگیری از اشتباه در پروژه، پیشنهاد میکنم حتماً به آموزش نظارت و اجرا عمران سر بزنی. توی این آموزش، همه نکات اجرایی مربوط به آرماتور ستونها توضیح داده شده.
میلگردهای کششی پایین تیر، باید با فاصله مناسبی از کف قالب قرار بگیرن که این کار با استفاده از اسپیسر یا کاور بتن انجام میشه.
در محلهای تکیهگاه (روی ستون)، باید میلگردهای بالا حتماً امتداد کافی داشته باشن و قلاب یا طول مهاری مناسب داشته باشن.
خاموتها باید با فاصله منظم و بر اساس نقشه اجرا بشن و در ناحیههای بحرانی (مثل وسط دهانه یا نزدیکی ستون) تراکم بیشتر داشته باشن.
📚 برای تمرین بیشتر، میتونی از نمونه سوالات مبحث ۹ مقررات ملی استفاده کنی که دقیقاً از همین جزئیات سوال طراحی شده.
پوشش بتن برای آرماتورها (Cover) باید طبق شرایط محیطی و اندازه میلگردها مشخص بشه. مثلاً برای شرایط معمولی، کاور بتن در تیرها حداقل ۲۵ میلیمتره.
بستن صحیح آرماتورها با سیم آرماتوربندی اهمیت زیادی داره. شل یا خیلی سفت بودن باعث جابهجایی در زمان بتنریزی میشه.
خمکردن میلگرد در محل کارگاه ممنوعه مگر اینکه با رعایت شعاع خم استاندارد انجام بشه.
📌 اگر دنبال یک منبع تصویری و دقیق از میلگردگذاری هستی، حتماً سری به دانلود راهنمای جوش و میلگردگذاری بزن. عکسها و نکاتش دقیقاً برای اجرا طراحی شدن.
همونطور که دیدی، مبحث ۹ مقررات ملی فقط یک متن تئوری نیست؛ بلکه نقشهی راه اجرای اصولی سازههای بتنیه. از قلابگذاری تا مهار، از میلگردگذاری تا کاور بتن — همش باید استاندارد باشه تا سازهات عمر مفید و مقاومت کافی داشته باشه.
🎯 حالا نوبت توئه که با استفاده از منابع حرفهای، آمادهتر از همیشه بری سراغ آزمون یا پروژهات.
